Vytápěcí systémy

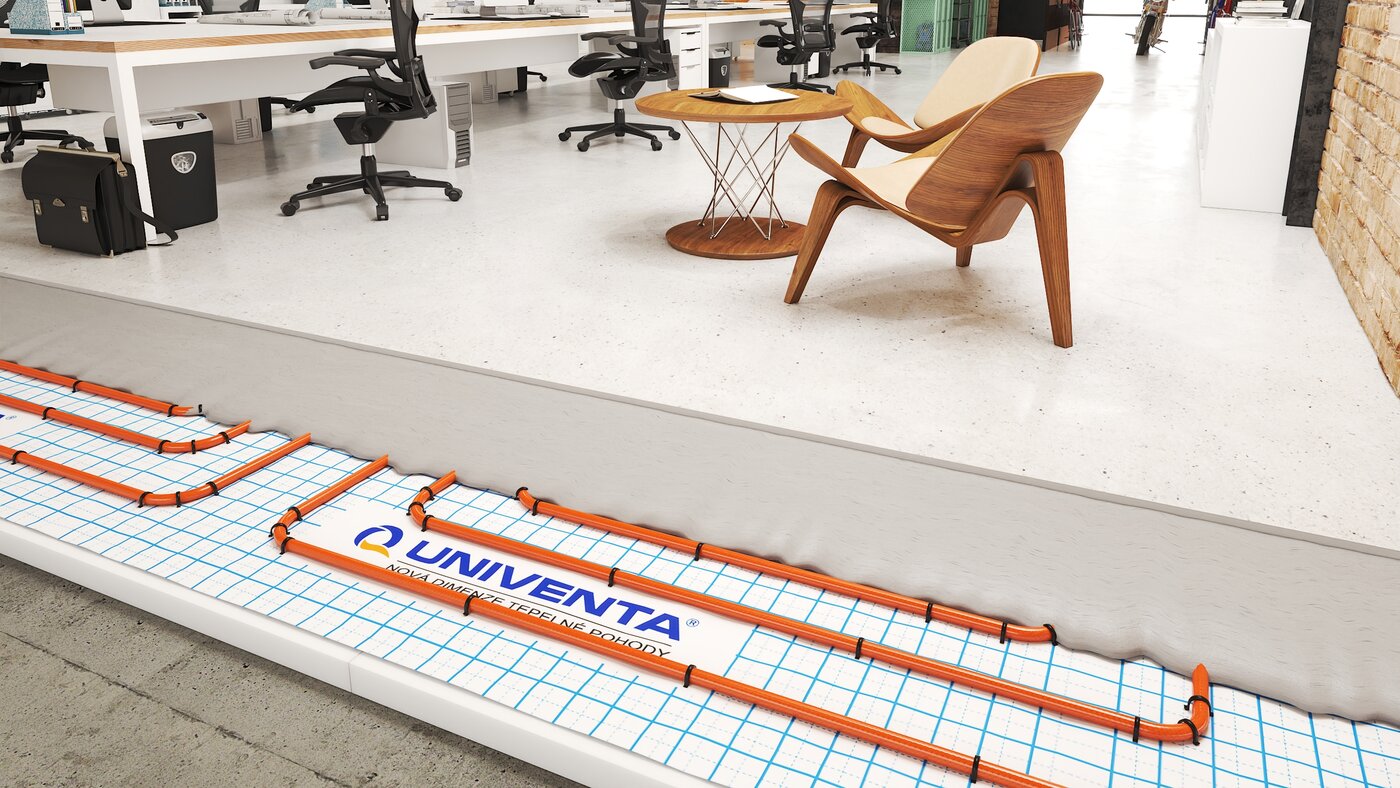

TACKER Floor - Mokrý systém podlahového vytápění
Potrubí je položeno na rolovanou izolaci o tloušťce 30 mm nebo na rastrovanou fólii a je pevně upevněno pomocí příchytek. Tyto příchytky jsou aplikovány pomocí speciálního zařízení, tzv. tackeru, což zajišťuje rychlou a efektivní instalaci. TACKER® Floor představuje ideální řešení pro rychlou a snadnou montáž s optimálním výkonem. Potrubí lze instalovat buď do spirály, nebo do meandru v roztečích od 100 mm do 350 mm, přičemž oba způsoby mají své specifické výhody.

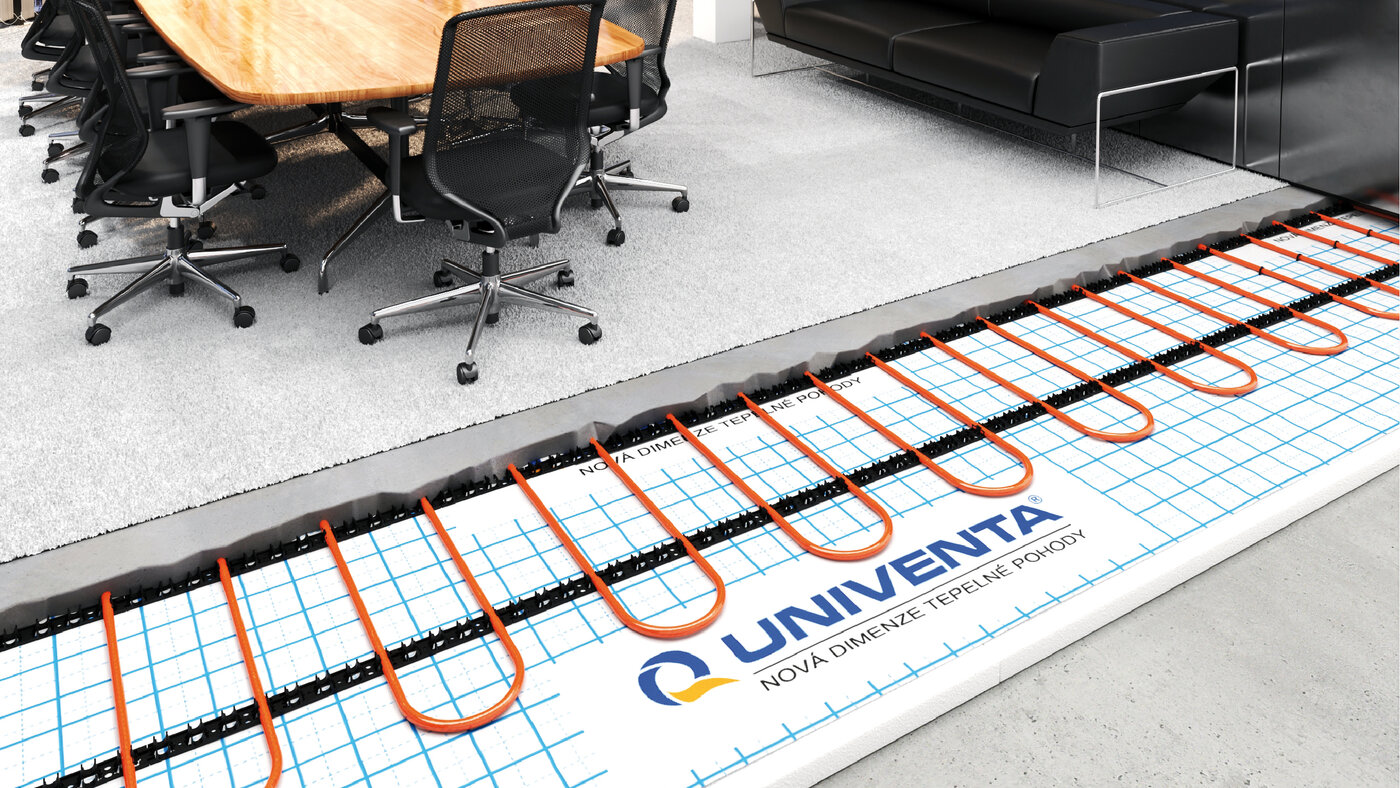

PENTA Floor - Mokrý systém podlahového vytápění
Technologie PENTA® Floor je založena na separační PE fólii, která zajistí, aby betonová mazanina nezatekla do tepelné izolace. Na tuto folii jsou položeny upevňovací lišty PENTA, které vytvoří systémovou plochu pro snadné uchycení potrubí v meandrovém uložení. Uložení do lišt vytvoří 5 mm prostor mezi potrubím a separační fólií. Betonová mazanina tak důkladně obteče celou plochu potrubí a díky tomu dochází k nejúčinnějšímu předání tepla

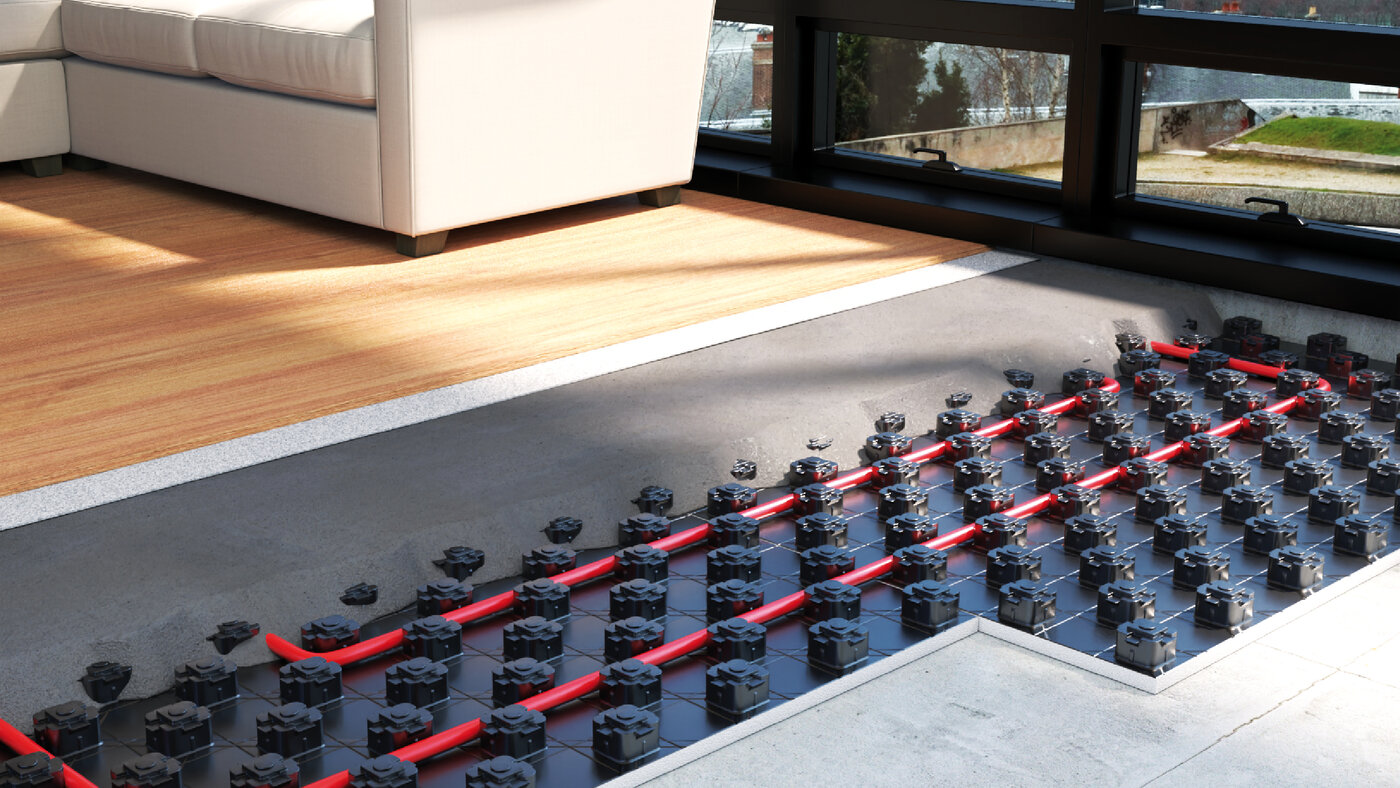

UNI Floor - Mokrý systém podlahového vytápění
Součástí sortimentu UNIVENTA® jsou i systémové desky a systémové fixační fólie v rámci technologií UNI Floor. Systémové desky s tepelnou izolací EPS 150 o výšce izolace 10 mm nebo 30 mm usnadňují montáž za cenu vyšších pořizovacích nákladů. Fixační fólie, tedy systémová deska bez tepelné izolace, je vhodným kompromisem, kdy stavba dodá kompletní výšku tepelné izolace a topenáři si vytvoří pouze montážní plochu. Potrubí lze instalovat buď do spirály, nebo do meandru v roztečích od 100 mm do 350 mm, přičemž oba způsoby mají své specifické výhody.

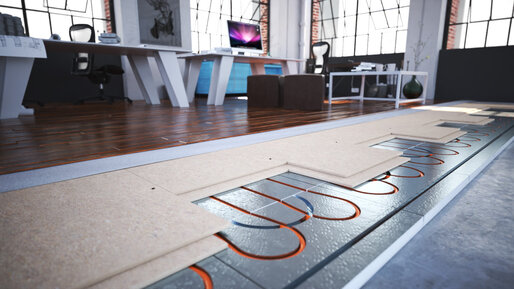

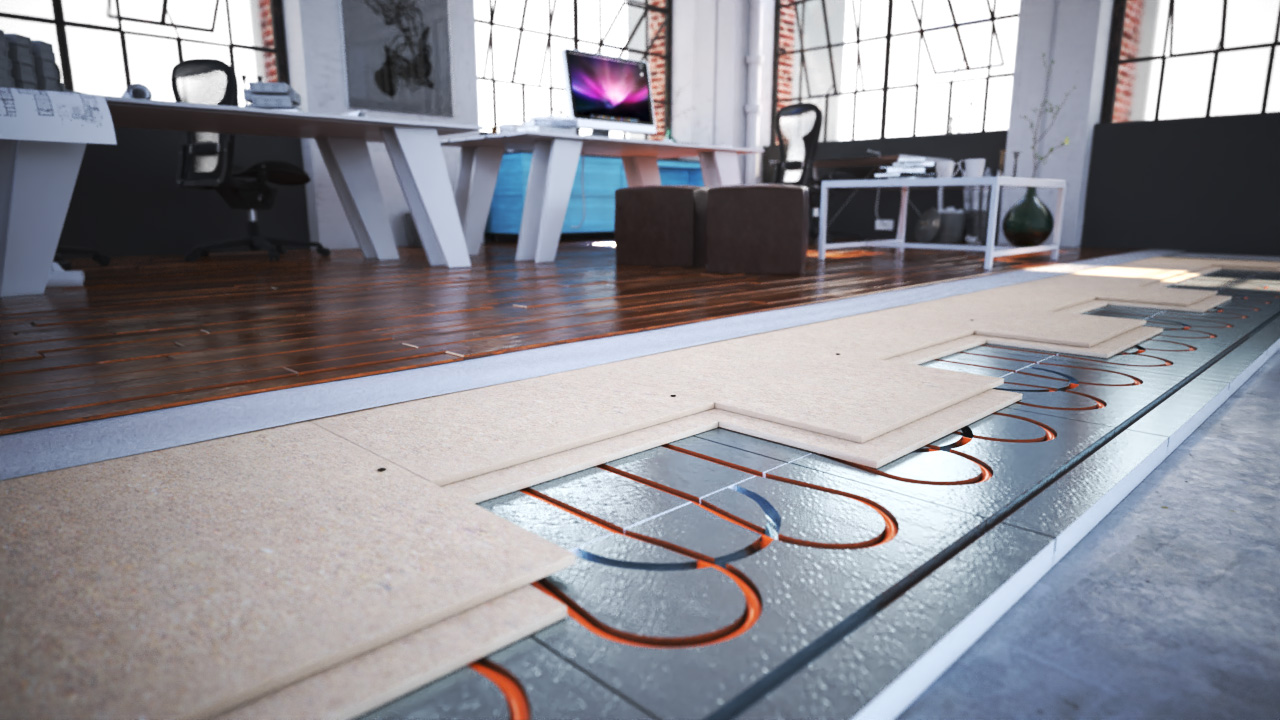

HEATSYS Floor - Suchý systém podlahového vytápění
Princip suchého podlahového vytápění HEATSYS® Floor spočívá v uložení teplovodního potrubí do systémových desek HEATSYS® o tloušťce 30 mm. Tyto desky jsou dostupné ve třech typech: rovná a dvě varianty koncových desek. Pokládají se na vyrovnaný podklad tak, aby jejich drážky vytvořily efektivní meandr s roztečemi 120 a 240 mm. Díky stavební výšce suché podlahy 5–11 cm a nízké hmotnosti 30 kg/m² je tento systém ideální pro použití ve všech typech rekonstrukcí a novostaveb. Podlahové topení suchou cestou nabízí rychlou a efektivní instalaci, při které se systémové desky HEATSYS® kombinují s plovoucími sádrovláknitými nebo cementovláknitými deskami.

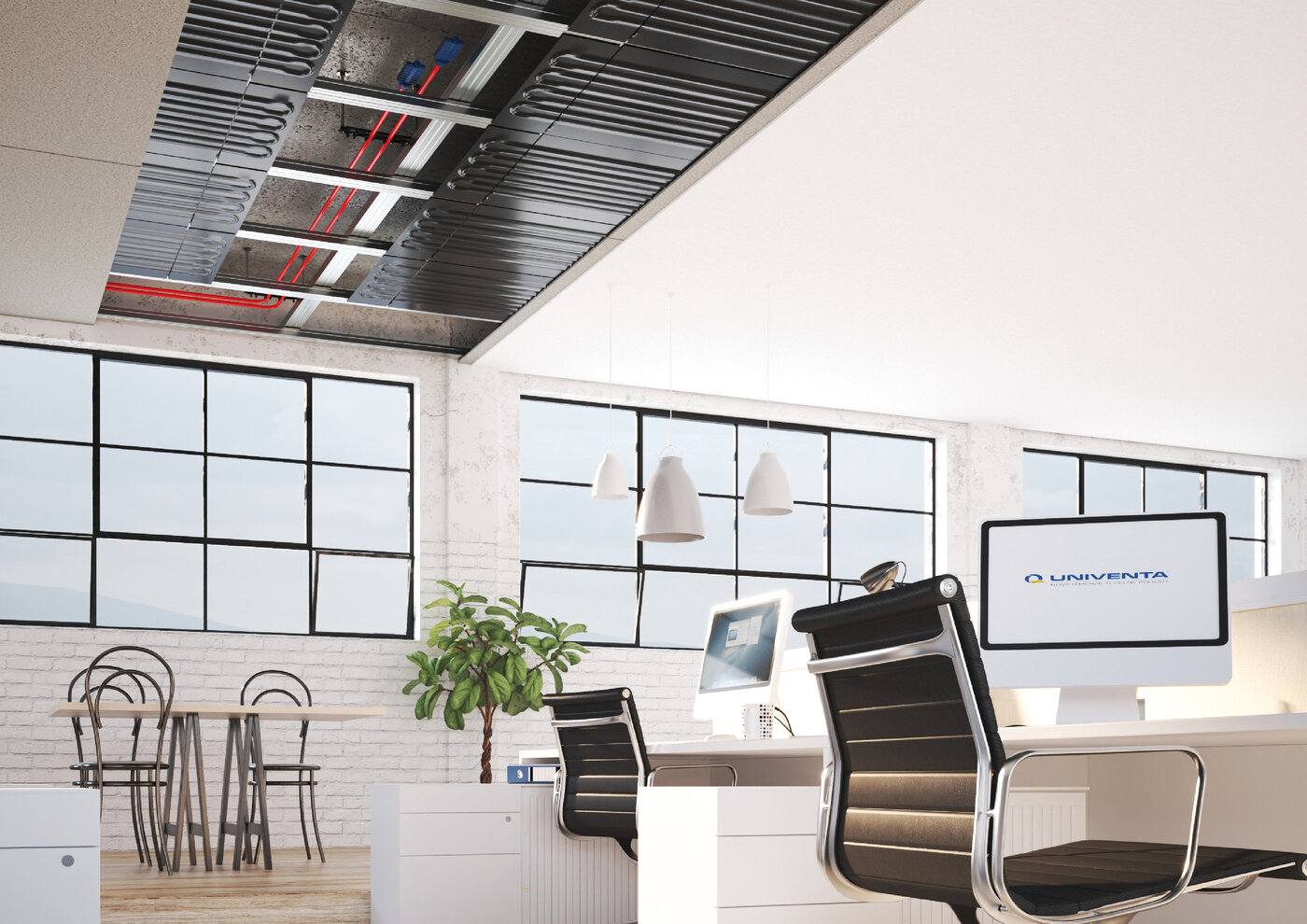

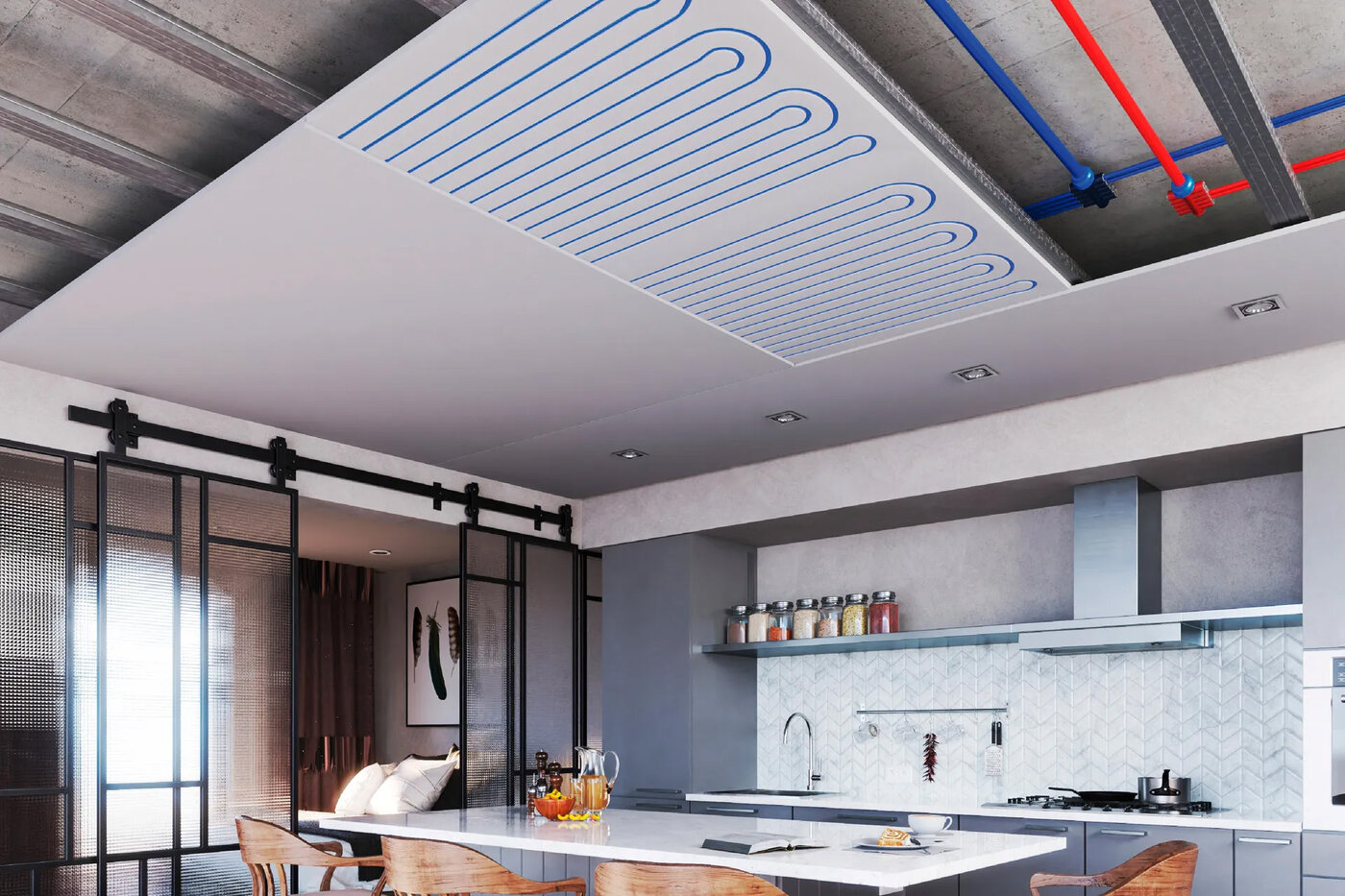

DELGADO SDK Ceiling - Stropní chlazení a topení
Systém se skládá z tenkých chladicích registrů DELGADO®, které jsou umístěny na sádrokartonových deskách a zajišťují jednoduchou a bezpečnou montáž. Pro dosažení maximálního výkonu doporučujeme použít sádrokartonové desky se zvýšenou tepelnou vodivostí, obsahující grafit. Systém využívá standardní kovovou konstrukci pro sádrokartonové stropy s použitím CD a UD kovových profilů. Registry DELGADO® jsou vyráběny na míru dle specifikací projektu, přičemž chladicí výkon může dosáhnout až 70 W/m².

ACTIVE Ceiling - Stropní chlazení a vytápění
V rámci systému ACTIVE® Ceiling jsou chladicí trubky uloženy ve frézovaných drážkách sádrokartonu. Aktivní chladicí desky jsou dostupné ve standardních rozměrech nebo jsou vyráběny na míru podle specifikací projektu. Tyto desky se instalují na standardní kovovou konstrukci určenou pro snížené stropy, využívající CD profily v roztečích 333mm. Chladicí výkon systému dosahuje 50 W/m². Chladicím médiem je voda, která proudí potrubím umístěným nad pohledovou plochou místnosti. Díky tomu lze zachovat čistý a minimalistický design bez viditelných technologií v interiéru.

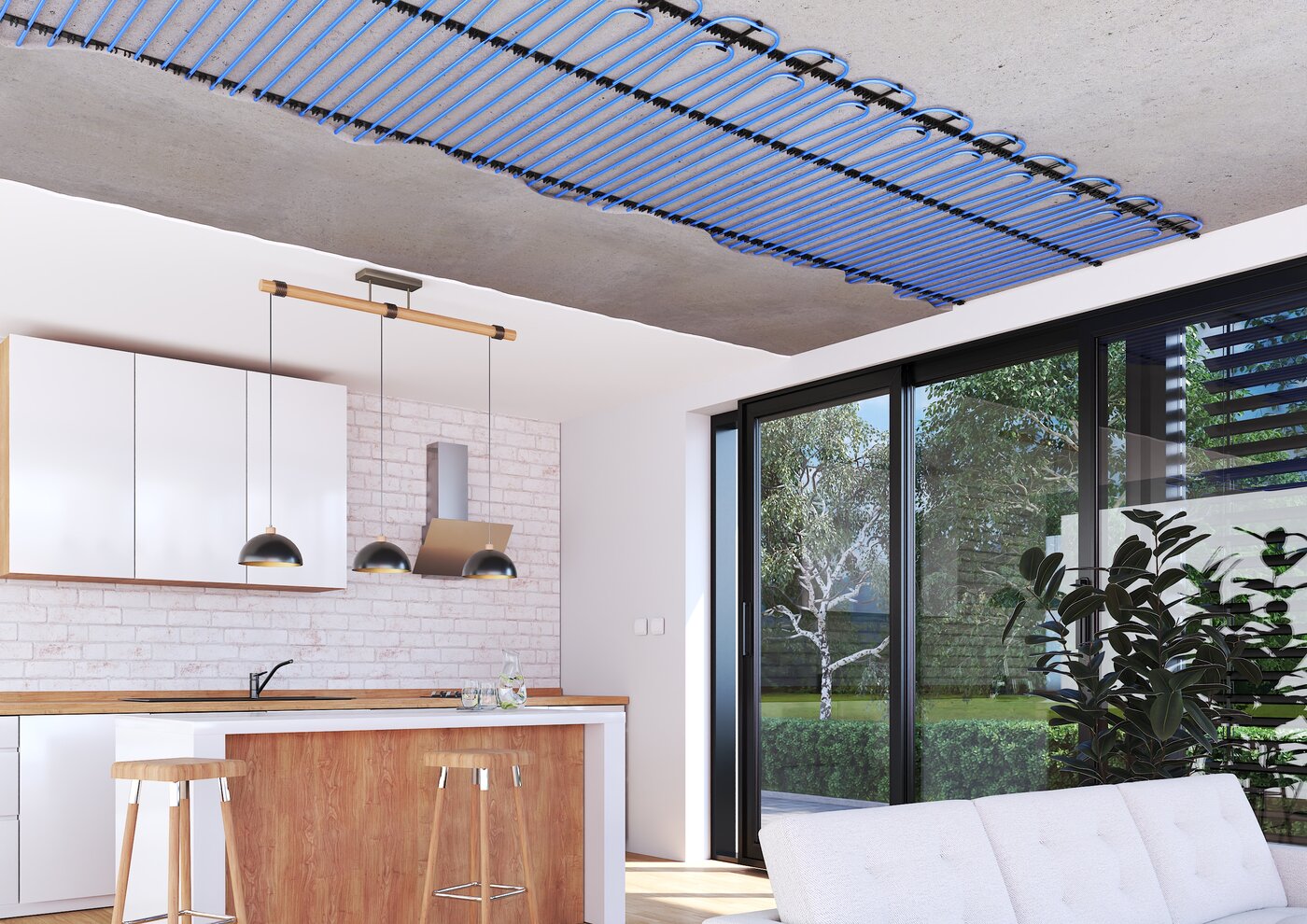

PLASTER Ceiling - Stropní chlazení a vytápění
Chladicí trubky jsou zabudovány přímo do stropní omítky, která se aplikuje v kombinaci s jádrovou nebo sádrovou omítkou o tloušťce 10–20 mm. Chladicí registry DELGADO PLASTER jsou vyráběny na míru podle specifikací projektu. Pro montáž na stropní konstrukci lze použít pneumatické nastřelovačky do betonu, což zajišťuje rychlou a efektivní instalaci. Alternativně lze trubky vkládat do lišt přímo při montáži. Chladicí výkon může dosahovat až 75 W/m², v závislosti na rozteči trubek a použité omítkové směsi.

DELGADO Lamella - Stropní chlazeni a vytápění
Strop DELGADO Lamella je vyroben z ocelových lamel o šířce 30 mm a standardní tloušťce 0,4 mm z oceli nebo 0,5 mm z hliníku. Lamely se snadno nacvakávají na nosné profily omega, které jsou připevněny ke konstrukčnímu stropu pomocí nastavitelných noniových závěsů. Lamely lze snadno ručně zacvaknout do montážních lišt a stejně jednoduše je demontovat. Standardní šířka spáry tohoto stropu je 20 mm, což vede k rozměru modulu 50 mm. Dokonalého spojení se stěnami se dosahuje instalací okrajových profilů.

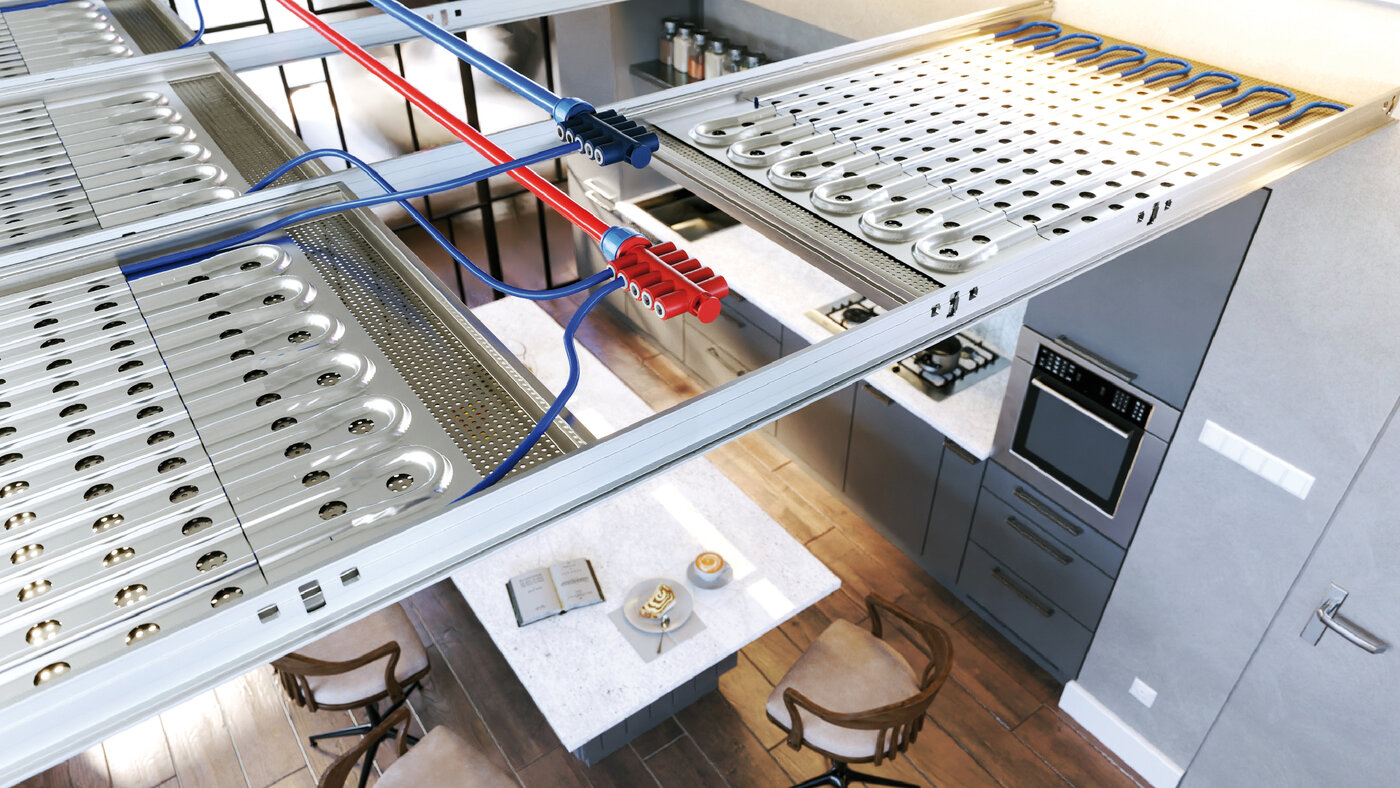

DELGADO METAL Ceiling - Stropní chlazení a vytápění
Systém se skládá z tenkých chladicích registrů DELGADO®, které jsou umístěny na kovových kazetách a zajišťují jednoduchou a bezpečnou montáž. Registry DELGADO® jsou vyráběny na míru dle specifikací projektu a jejich velikosti se přizpůsobují velikostem kovových kazet, přičemž chladicí výkon může dosáhnout až 75 W/m². U akustického provedení kazetového se používají děrované registry DELGADO®, pro zachování akustických vlastností stropní konstrukce.

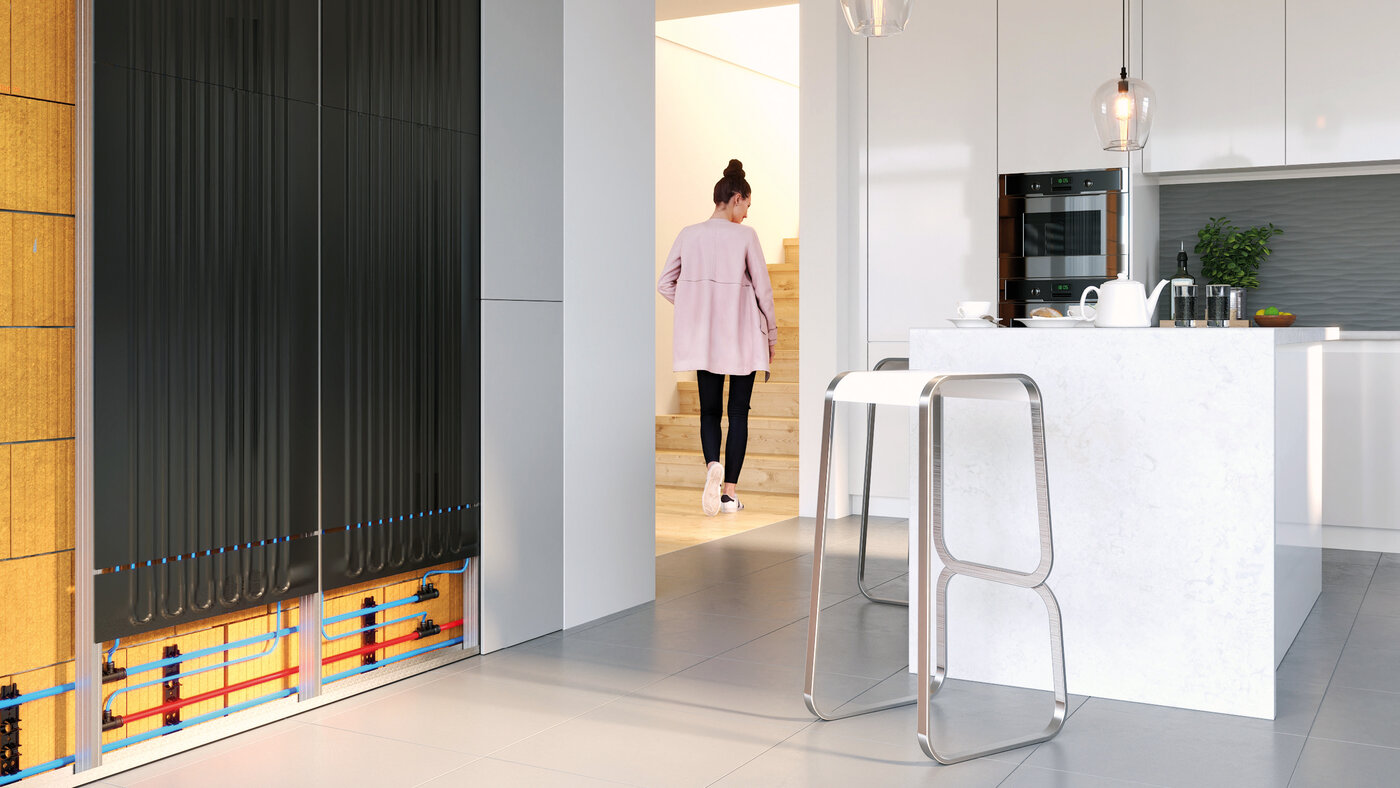

DELGADO Wall - Stěnové chlazení a topení
Hlavním prvkem našeho systému jsou tenké hliníkové registry DELGADO, které jsou z čelní strany připevněny na CW profily standardní kovové konstrukce pro montované stěny. Tyto registry jsou následně zakryty sádrokartonem, podobně jako u stropních systémů chlazení a topení s využitím registrů DELGADO. Každý registr DELGADO je opatřen lepicí vrstvou na obou delších stranách, což zajišťuje pevné přilnutí k CW profilům. Pro maximální výkon doporučujeme použít sádrokartonové desky s vyšší tepelnou vodivostí, jako je RIGIPS CLIMAFIT. Standardní rozteč profilů je 625 mm.

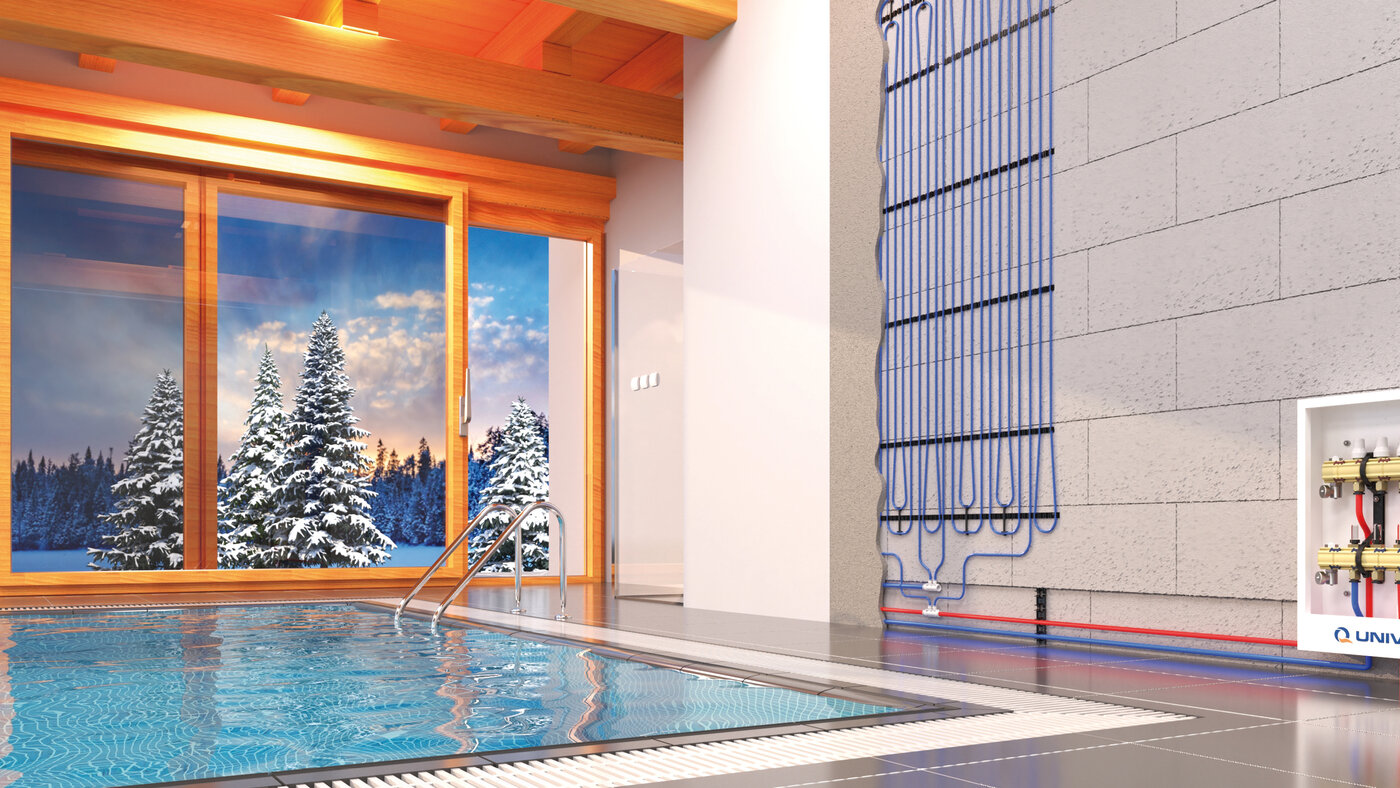

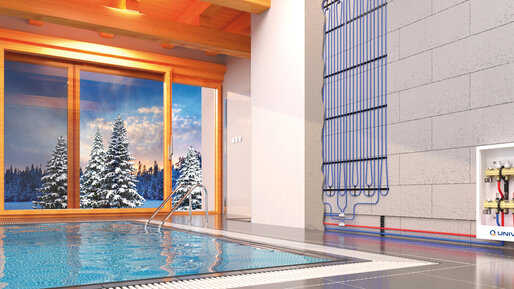

PLASTER Wall - Stěnové chlazení a vytápění
Systém se skládá z polybutylenových trubek Ø 8x1 mm, které jsou uloženy v plastových lištách připevněných ke stěně. Celý registr je poté pokryt vyztuženou omítkou o tloušťce 2-3 cm, což jej činí ideálním pro použití v omítaných stěnových konstrukcích. Instalace probíhá přímo na místě realizace, což sice vyžaduje více práce, ale umožňuje maximální přizpůsobení reálným dispozicím a případným změnám. Alternativně nabízíme hotové rohože UNIVENTA®, které jsou vyrobeny přesně dle vašich konkrétních požadavků.

PODLAHOVÉ, STĚNOVÉ A STROPNÍ VYTÁPĚNI A CHLAZENÍ
